Panduan Standar Survei Jaringan Seluler
Pedoman teknis pelaksanaan survei kualitas dan cakupan jaringan seluler di Kabupaten Barito Timur
Panduan Standar Survei Jaringan Seluler
I. Tujuan dan Ruang Lingkup
1.1. Tujuan dan Maksud
Panduan ini bertujuan untuk memberikan pedoman teknis pelaksanaan survei kualitas dan cakupan jaringan seluler di Kabupaten Barito Timur, dengan maksud:
a. Menilai kualitas sinyal operator seluler di seluruh Kecamatan Kabupaten Barito Timur.
b. Mengetahui ketersediaan layanan teknologi 2G, 2.5G, 3G, 3.5G, 4G.
c. Menyusun peta cakupan (coverage map) dan identifikasi daerah blank spot.
d. Menjadi dasar laporan, usulan dan perencanaan pembangunan infrastruktur telekomunikasi.
1.2. Ruang Lingkup
Kegiatan survei meliputi pengambilan data lapangan pada wilayah administrasi desa dan kecamatan di Kabupaten Barito Timur yang dilaksanakan minimal 2 (dua) kali dalam setahun, dengan metode pengukuran berbasis GPS dan Aplikasi Mobile pengukur parameter sinyal telekomunikasi.
II. Persiapan Teknis
2.1. Peralatan dan Aplikasi
Peralatan minimal yang diperlukan:
a. Perangkat GPS untuk memperoleh koordinat lokasi yang Total Blankspot;
b. Smartphone Android dengan spesifikasi minimal beroperasi pada sinyal 4G dan GPS aktif;
c. Aplikasi Mobile pengukur sinyal, seperti:
- SIGMON Kemkominfo (lebih diutamakan), Network Cell Info Lite, atau OpenSignal untuk pengukuran RSRP dan Speedtest Internet. Aplikasi mobile tersebut dapat diunduh pada Playstore dengan mengetikan pencarian SIGMON:

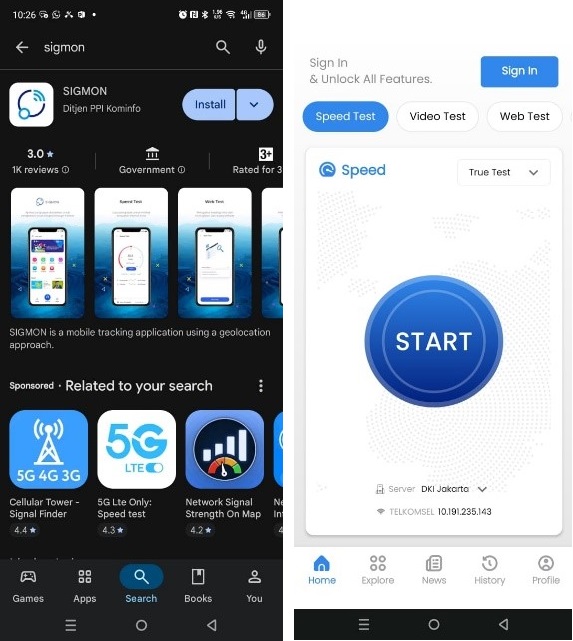

Gambar 2.1 Aplikasi SIGMON
- Jika Speedtest SIGMON gangguan maka gunakan Speedtest by Ookla (lebih diutamakan), Speedtest by CBN untuk kecepatan internet;
- Google Maps untuk koordinat lokasi;
d. Formulir survei digital atau manual yang tersedia pada aplikasi sistem informasi (https://tower.baritotimurkab.go.id);
e. Jika melakukan formulir survei digital maka memerlukan Perangkat Internet Jelajah Starlink untuk koneksi internet.
2.2. Persiapan Tim
a. Minimal dua orang petugas dalam satu tim yaitu sebagai Operator Perangkat dan Pencatat Data.
b. Pastikan perangkat dalam kondisi baterai penuh dan GPS berfungsi dengan baik.
c. Pastikan data seluler aktif dengan kartu SIM dari operator yang akan diuji.
d. Tentukan jalur survei dan titik lokasi pengambilan sampel.
III. Prosedur Pengambilan Data
3.1. Titik Pengukuran
a. Titik survei diambil pada koordinat lokasi Kantor Desa;
b. Setiap titik diambil dengan koordinat GPS (latitude, longitude) format decimal secara akurat; dan
c. Operator yang digunakan untuk pengujian diutamakan adalah Telkomsel. Apabila ada dua atau lebih Operator maka data survei yang diambil adalah Operator yang memiliki kekuatan sinyal paling bagus.
3.2. Kondisi Lapangan
a. Pastikan cuaca mendukung dan lokasi aman;
b. Hindari pengukuran di dalam bangunan tertutup; dan
c. Lakukan pengukuran di area terbuka.
3.3. Parameter yang diukur sebagaimana Tabel 3.1 berikut:
| Parameter | Satuan | Keterangan |
|---|---|---|
| RSRP | dBm | Kekuatan sinyal LTE |
| RSRQ | dB | Kualitas sinyal LTE |
| SINR | dB | Rasio sinyal terhadap interferensi |
| RSSI | dBm | Indikasi kekuatan sinyal total |
| Download Speed | Mbps | Kecepatan unduh |
| Upload Speed | Mbps | Kecepatan unggah |
| Ping | ms | Waktu respons jaringan |
| Jenis Jaringan | - | 2G / 2.5G / 3G / 3.5G / 4G |
| Koordinat | - | Latitude dan Longitude |
| Operator | - | Nama provider seluler |
| Waktu Pengukuran | - | Format: Tahun-Bulan-Hari jam:menit |
Tabel 3.1 Parameter Survei Jaringan Seluler
Pengukuran data pada parameter di Tabel 3.1 diperoleh dari informasi yang ditunjukan pada Aplikasi SIGMON sebagaimana ditunjukan Gambar 3.1 dan Gambar 3.2.

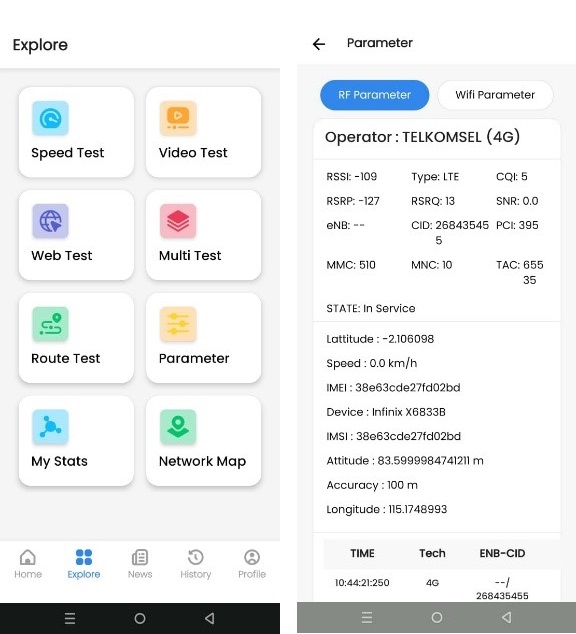

Gambar 3.1 RF Parameter

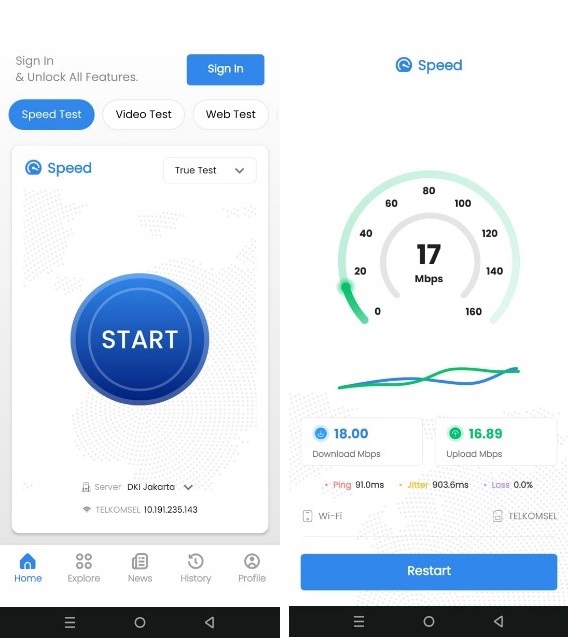

Gambar 3.2 Speedtest Internet
IV. Pengelolaan dan Validasi Data
a. Pastikan data yang dikumpulkan memiliki koordinat valid (GPS aktif).
b. Lakukan validasi awal terhadap nilai-nilai ekstrem (contoh: RSRP > -40 dBm atau < -120 dBm perlu dicek ulang).
c. Simpan data survei pada aplikasi sistem informasi (https://tower.baritotimurkab.go.id).
V. Kategori Kualitas Sinyal (Standar Nasional)
Kriteria Kualitas Sinyal 4G sebagaimana ditunjukan Tabel 5.1 berikut:
| Kategori | RSRP (dBm) | Keterangan |
|---|---|---|
| Sangat Bagus | ≥ -80 | Sinyal kuat dan stabil |
| Bagus | -81 s.d -90 | Sinyal dapat digunakan dengan baik |
| Normal | -91 s.d -100 | Masih bisa digunakan, tapi kurang stabil |
| Lemah | -101 s.d -120 | Koneksi sering terputus |
| Sangat Lemah | < -120 | Tidak ada layanan 4G |
| Total Blankspot | 0 | Tidak ada layanan |
Tabel 5.1 Standar Kategori Kualitas Sinyal
VI. Pelaporan dan Analisis
6.1. Format Laporan
Laporan hasil survei minimal memuat:
a. Ringkasan kegiatan (lokasi, tanggal, tim survei);
b. Data titik pengukuran;
c. Hasil rekapitulasi parameter sinyal;
6.2. Visualisasi
Visualisasi ditampilkan pada aplikasi sistem informasi (https://tower.baritotimurkab.go.id) untuk:
a. Menampilkan ikon titik lokasi dan hasil pengukuran parameter.
b. Menggunakan warna sesuai kategori kualitas sinyal.
c. Menghasilkan Peta Cakupan Sinyal.
6.3. Rilis Laporan
Rilis Laporan diunggah pada aplikasi sistem informasi (https://tower.baritotimurkab.go.id) yang sekurang-kurangnya memuat:
a. Dasar pelaksanaan survei;
b. Hasil analis gambaran kondisi cakupan layanan internet dan cakupan layanan telekomunikasi seluler; dan
c. Rekomendasi tindak lanjut (misal: kebutuhan pembangunan BTS baru)
VII. Etika dan Keselamatan Lapangan
a. Lakukan pengukuran dengan sopan dan tidak mengganggu aktivitas masyarakat.
b. Hindari pengambilan data di area terbatas tanpa izin.
c. Gunakan seragam lapangan dan/atau tanda pengenal petugas survei.
d. Jaga keselamatan terutama di lokasi terpencil atau medan berat.
VIII. Dokumentasi dan Arsip
a. Setiap kegiatan wajib memiliki dokumentasi foto (lokasi, sinyal, tim);
b. Arsipkan seluruh data digital (formulir, foto, log GPS, hasil speedtest) pada backup data di server internal atau cloud storage minimal selama 1 tahun; dan
c. Data yang diambil secara manual maka wajib diinput pada aplikasi sistem informasi (https://tower.baritotimurkab.go.id).
IX. Referensi
a. Kementerian Kominfo RI – Pedoman Pengukuran dan Evaluasi Kualitas Layanan Telekomunikasi Seluler (2022);
b. BAKTI Kominfo – Panduan Survei Lokasi Blankspot 4G (2021);
c. ITU-T Recommendation E.800 – Quality of Service Definitions (International Standard).
Informasi Lebih Lanjut
Untuk pertanyaan lebih lanjut mengenai panduan teknis survei jaringan seluler, silakan hubungi:
Dinas Komunikasi dan Informatika Kabupaten Barito Timur
Email: layananegovo@baritotimurkabkab.go.id | Telepon: (0526) 2091627
X. Dokumen Terkait
dan Standar Operasional Prosedur (SOP) Survei Jaringan Seluler di Lingkungan Dinas Komunikasi Informatika,
Persandian dan Statistik Kabupaten Barito Timur
